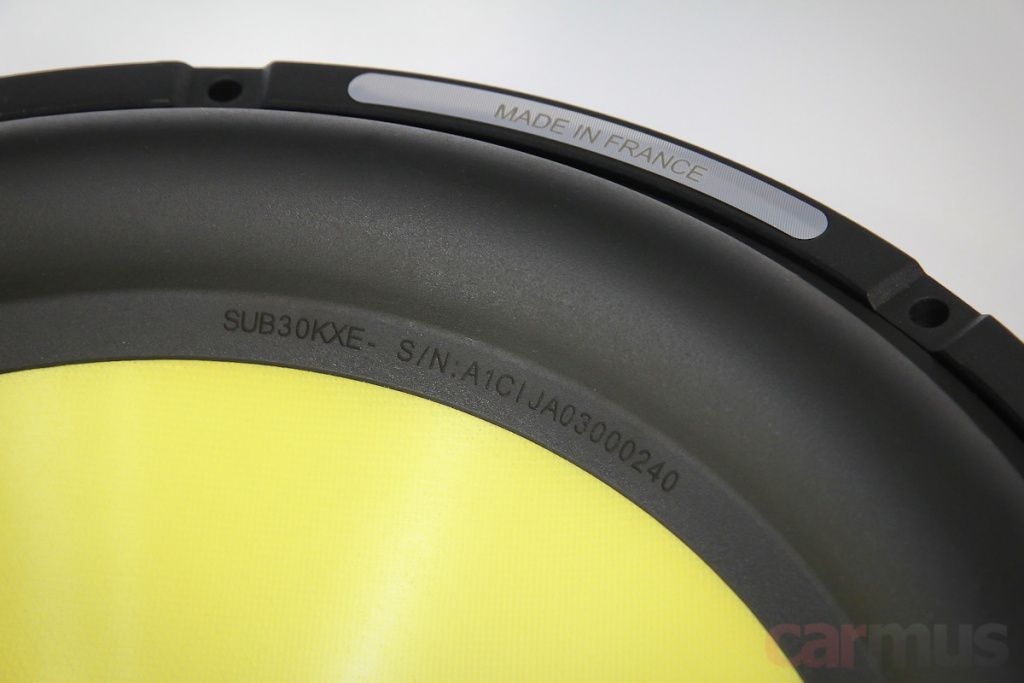

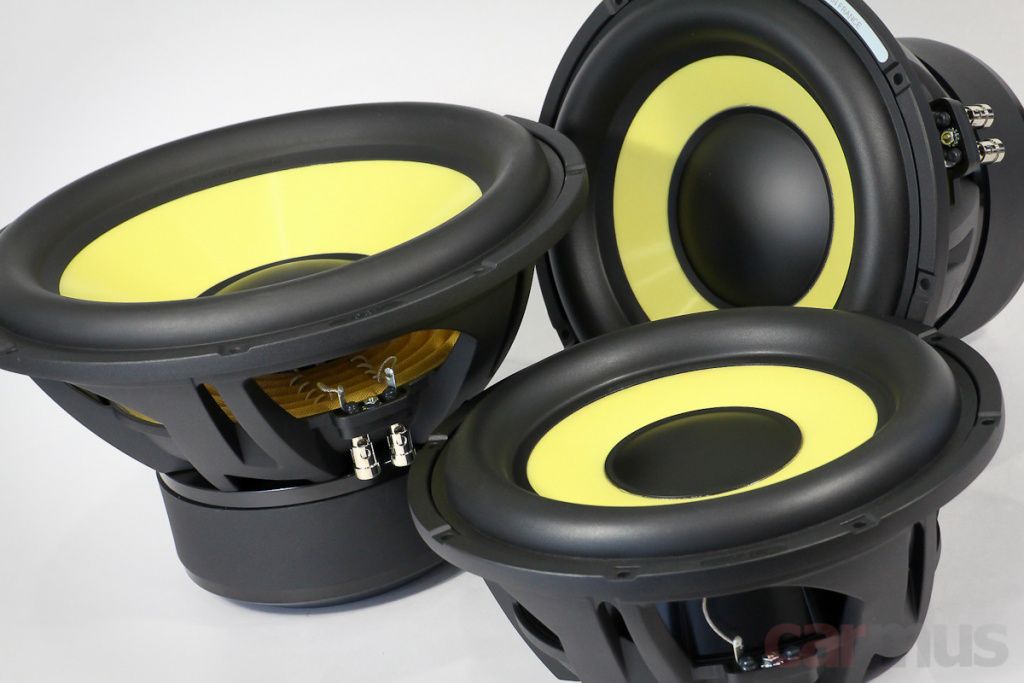

Focal представляет серию сабвуферов K2 Power с тремя мощными моделями для SQ-систем: 12-дюймовым SUB 30 KXE и двумя 10-дюймовыми – стандартным SUB 25 KXE и компактным SUB 25 KXS. Эти сабы обеспечивают точный бас и увеличенную громкость. Все модели собираются во Франции и имеют уникальный серийный номер.

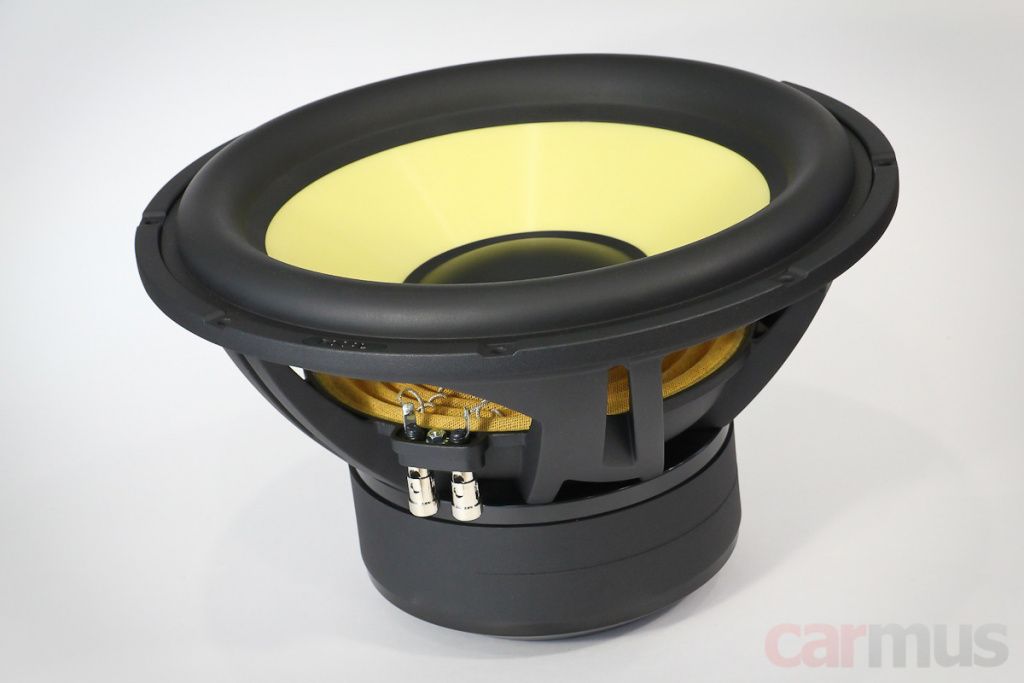

SUB 30 KXE и SUB 25 KXE отличаются тяжёлыми магнитами и прочными диффузорами с композитным слоем. SUB 25 KXS, более компактный, построен на неодимовых магнитах, с центровкой на цилиндрическом элементе, что улучшает звук при малой глубине корпуса.
Электромеханические параметры этих сабвуферов обеспечивают глубокий бас при высоких мощностях, сохраняя контроль и четкость звука. Полноразмерные модели лучше раскрываются в SQ-системах, а SUB 25 KXS идеально подходит для ограниченного пространства, добавляя насыщенный бас в компактном корпусе.
Конструктивные особенности и параметры:
Диффузоры всех моделей K2 Power отличаются высокой жёсткостью, выдерживая значительные нагрузки без искажений. SUB 30 KXE и SUB 25 KXE показывают отличные параметры – низкую резонансную частоту и оптимальную добротность, что повышает чувствительность и требует усилителя с хорошим контролем. В свою очередь, компактный SUB 25 KXS имеет повышенную добротность и рассчитан на работу в закрытом корпусе, создавая сильный бас при минимальном объёме.

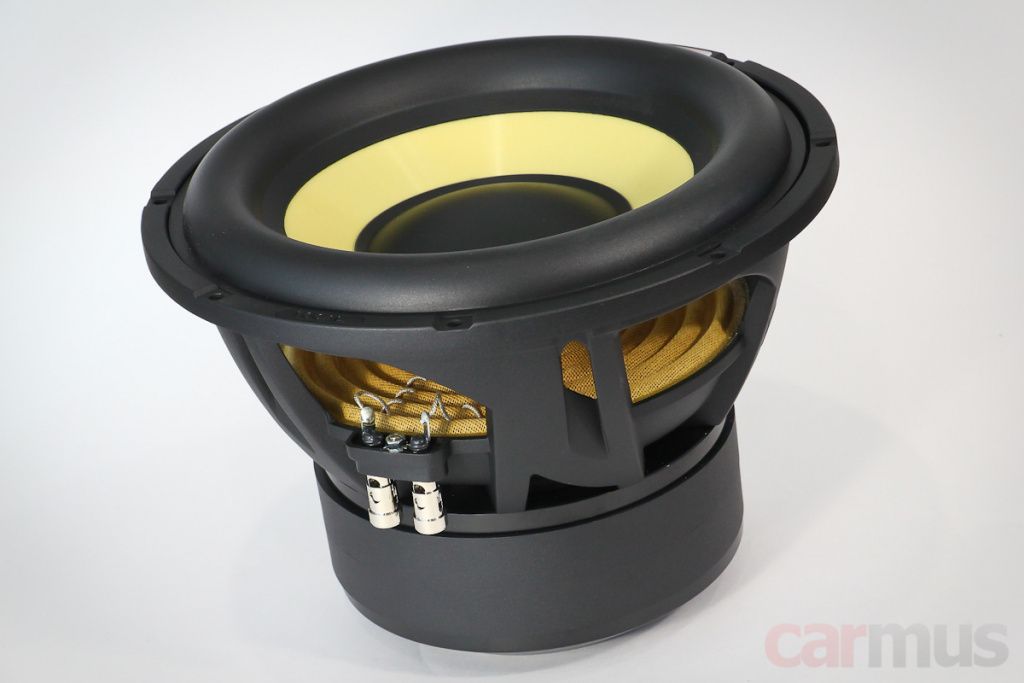

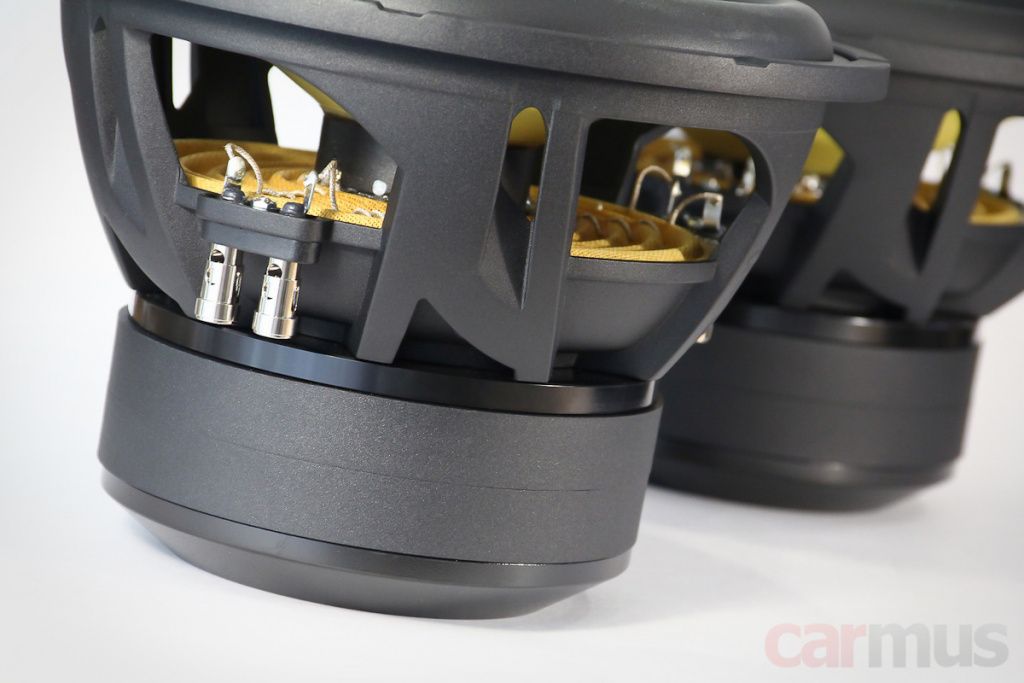

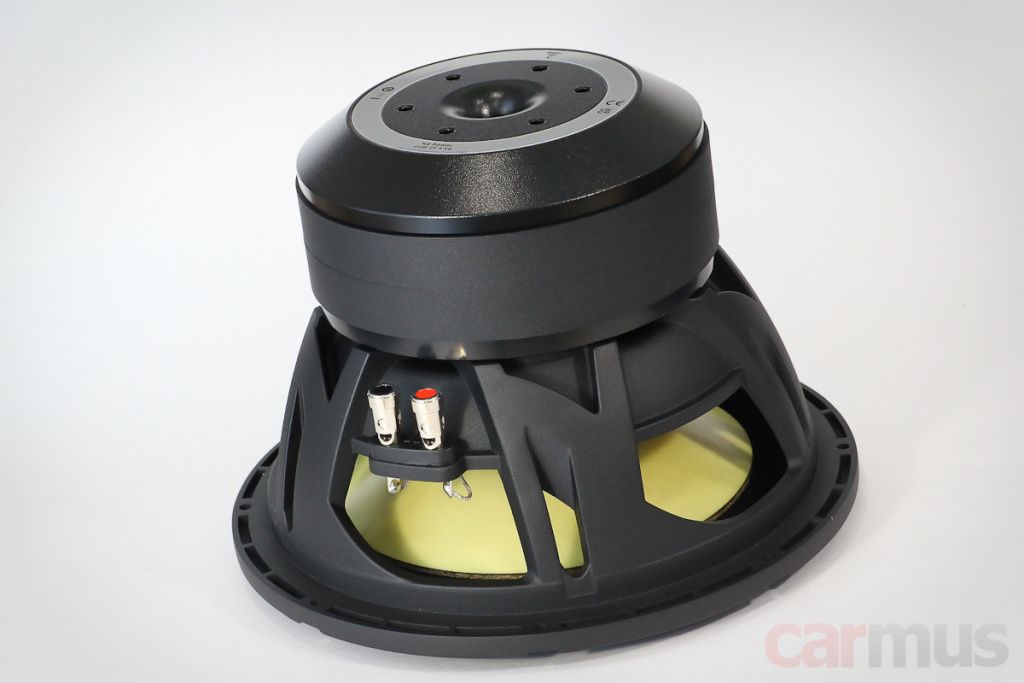

Обе модели, 10- и 12-дюймовая, отличаются внушительным весом, что объясняется мощными моторами. В конструкции использованы двойные ферритовые кольца диаметром чуть менее 17 см и общей высотой 4,4 см, что значительно увеличивает их массу.
Моторы обеих моделей кажутся идентичными на первый взгляд, но не стоит торопиться с выводами — разница станет очевидна при замерах.
Обе модели оснащены катушками диаметром 65 мм (2,5 дюйма) и имеют утолщённые верхние шайбы магнитопроводов — около 10 мм. Максимальное смещение Xmax указано на уровне 22,5 мм (peak-to-peak), что предполагает, что значительная часть намотки — примерно треть — располагается внутри магнитного зазора. Это конструктивное решение способствует лучшему контролю движения диффузора мотором.

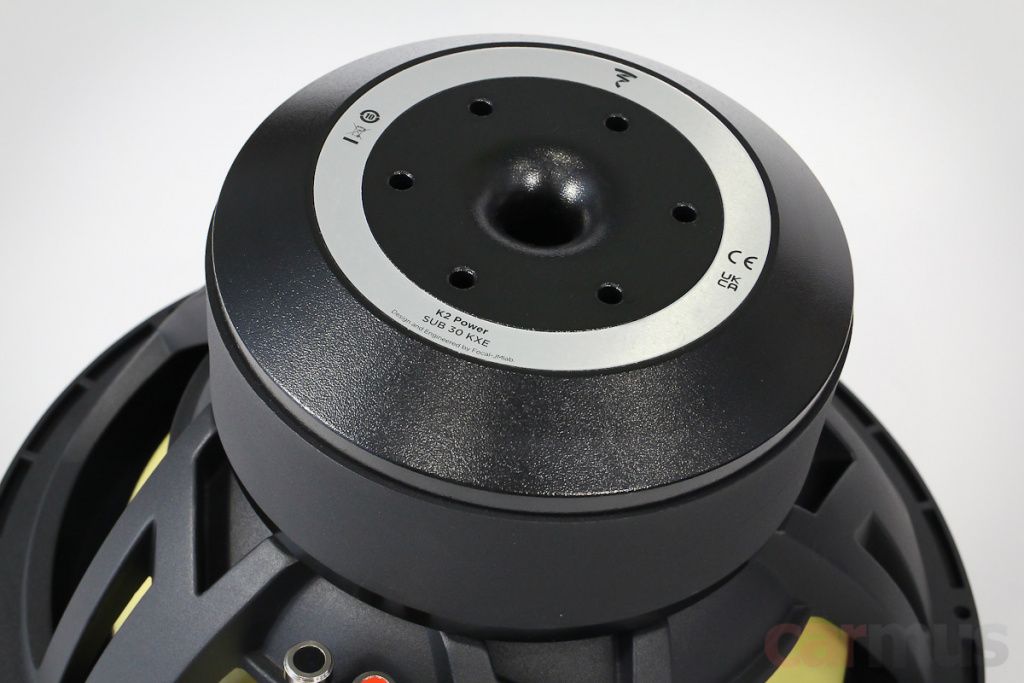

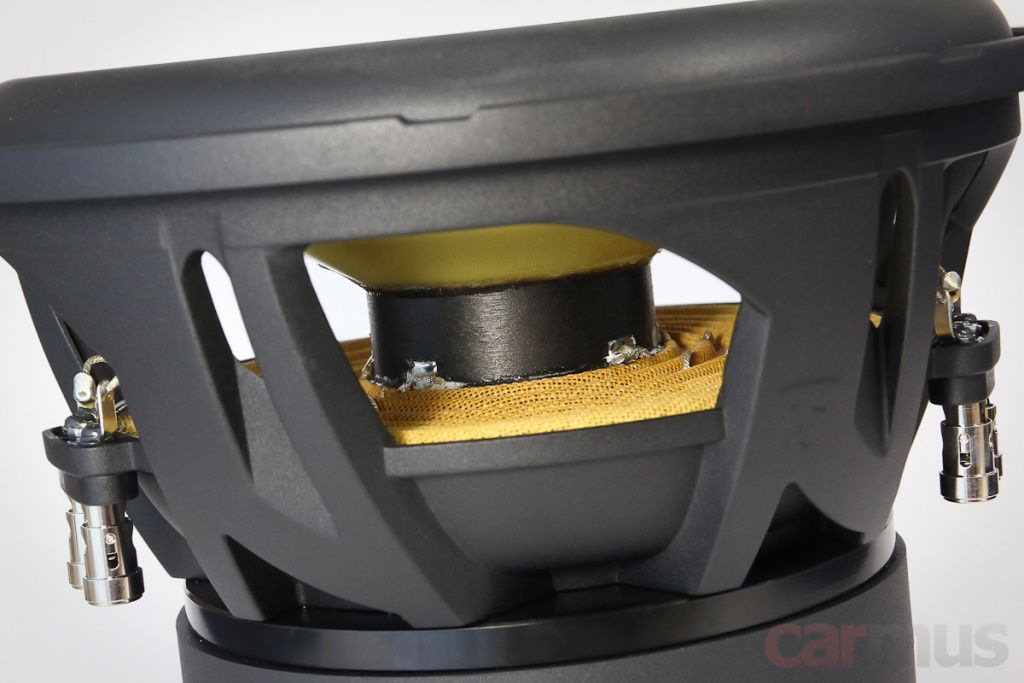

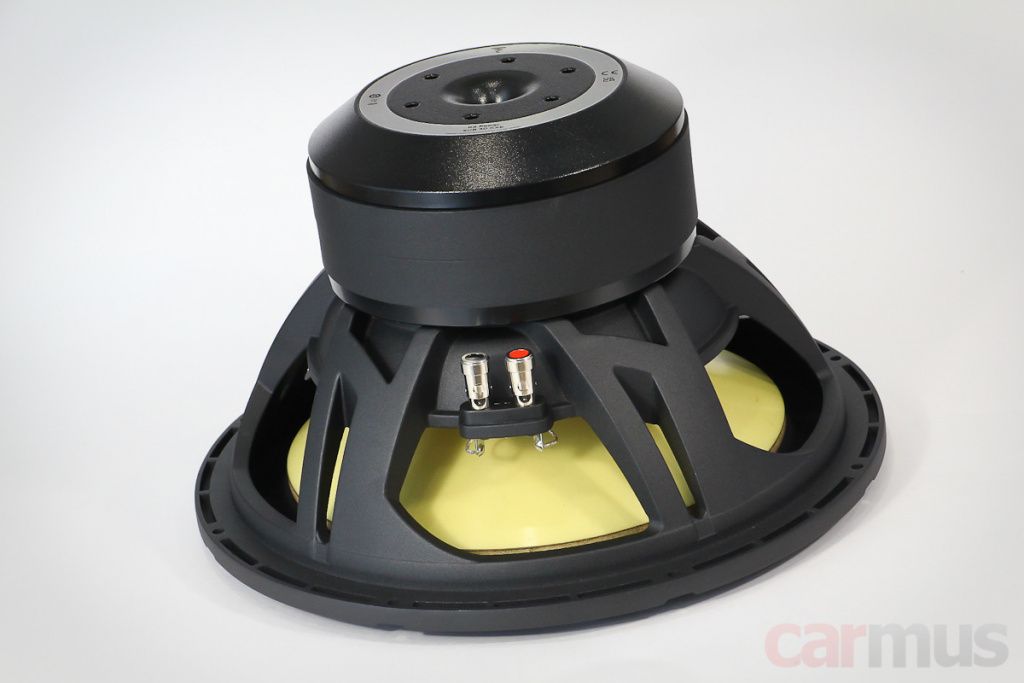

Заметил, что под фланцем центрирующей шайбы отсутствуют традиционные окна. Вместо этого, кроме осевого канала в керне, имеются отверстия в нижней шайбе магнитопровода по диаметру катушки. Хотя может показаться, что такая конструкция ухудшит охлаждение, на практике она улучшает отвод тепла. Воздух ускоренно циркулирует вдоль намотки, отводя тепло при высокой мощности, что позволяет ему быстрее покидать систему и меньше нагревать керн и остальные элементы магнитной системы.

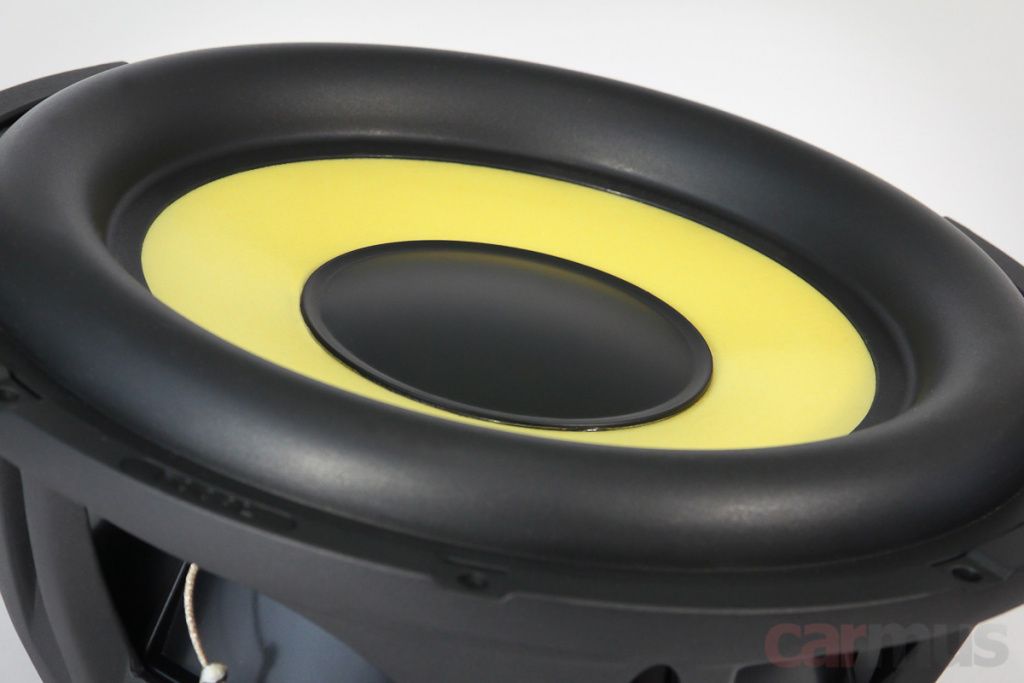

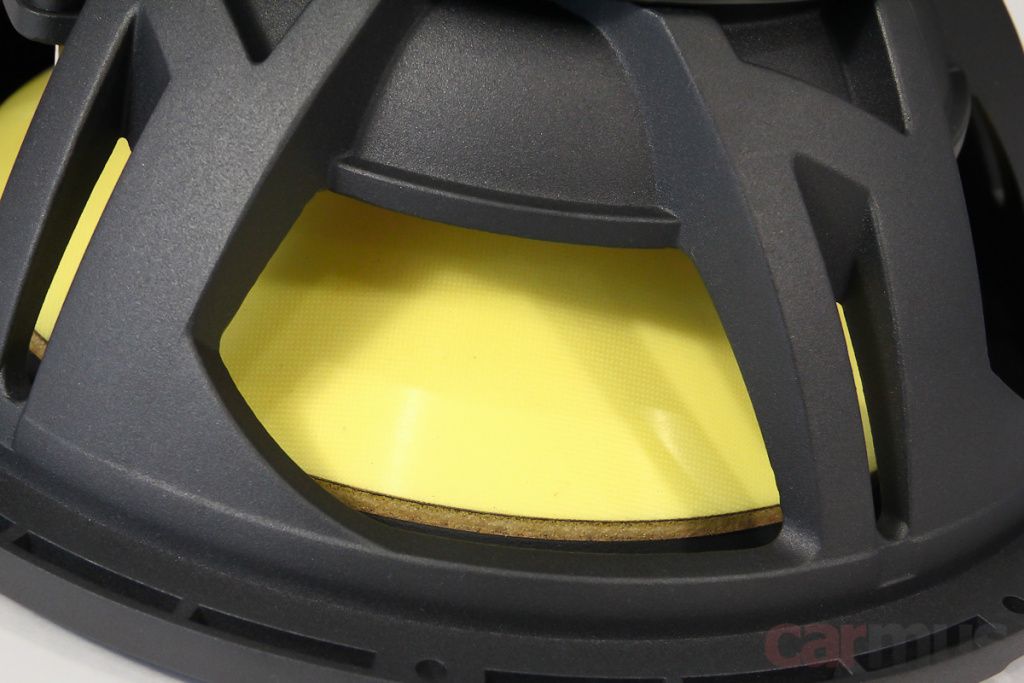

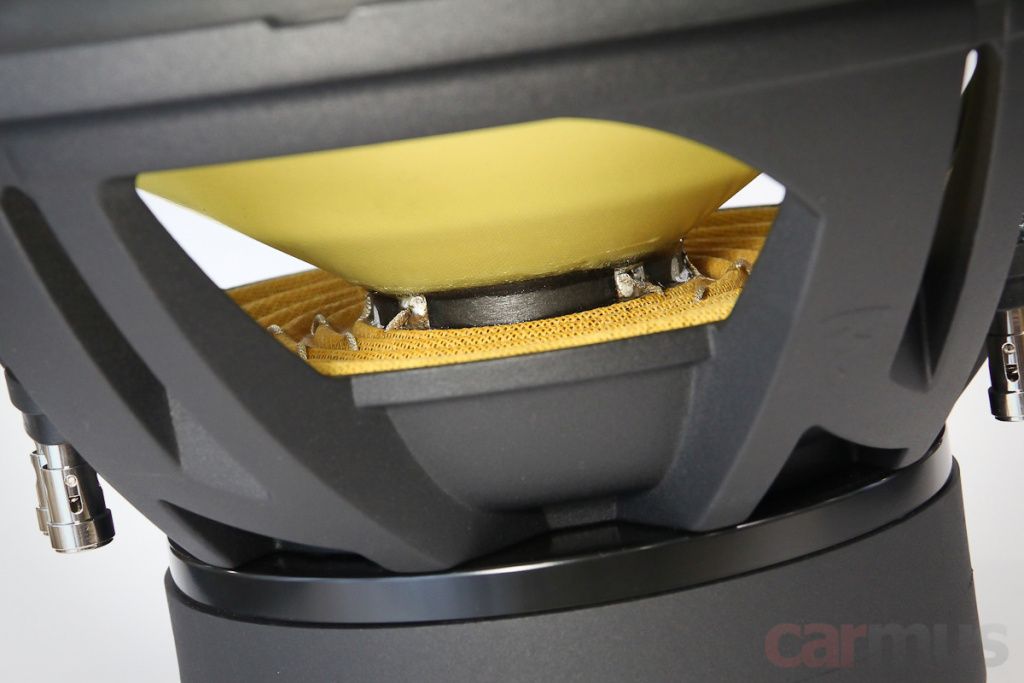

Диффузоры обоих полноразмерных сабвуферов созданы по единой технологии: внутренний и внешний слои выполнены из идентичных арамидных волокон, а между ними — слой из вспененного материала, предположительно Rohacell. Такая конструкция придаёт диффузорам высокую жёсткость, позволяя им сохранять форму даже при сильных попытках деформации.

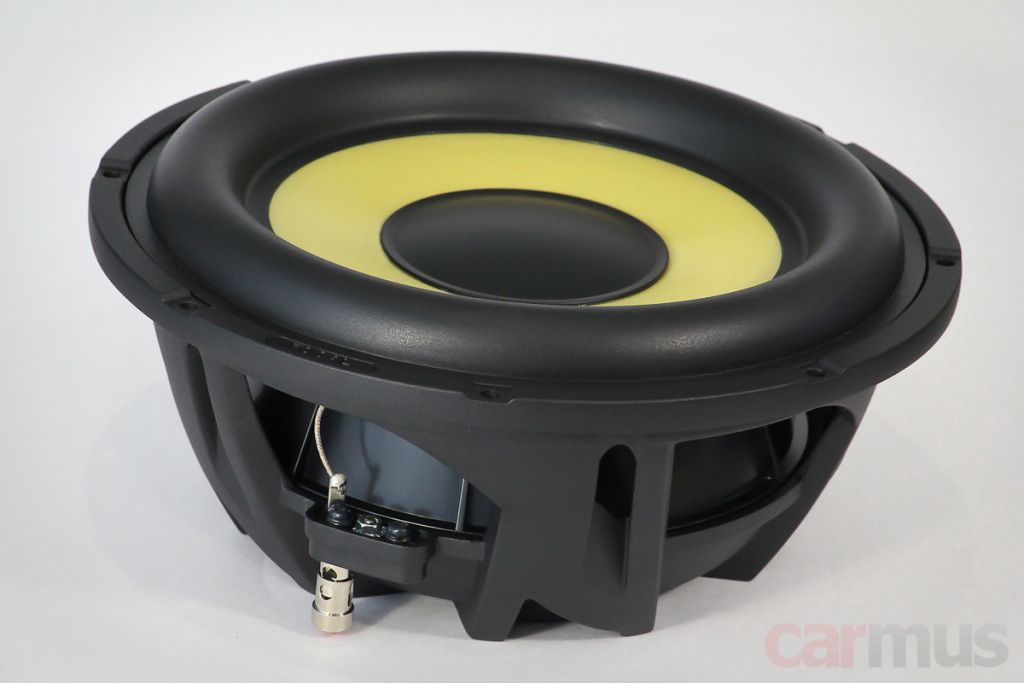

Компактный Focal SUB 25 KXS: Обзор и Конструктивные Особенности

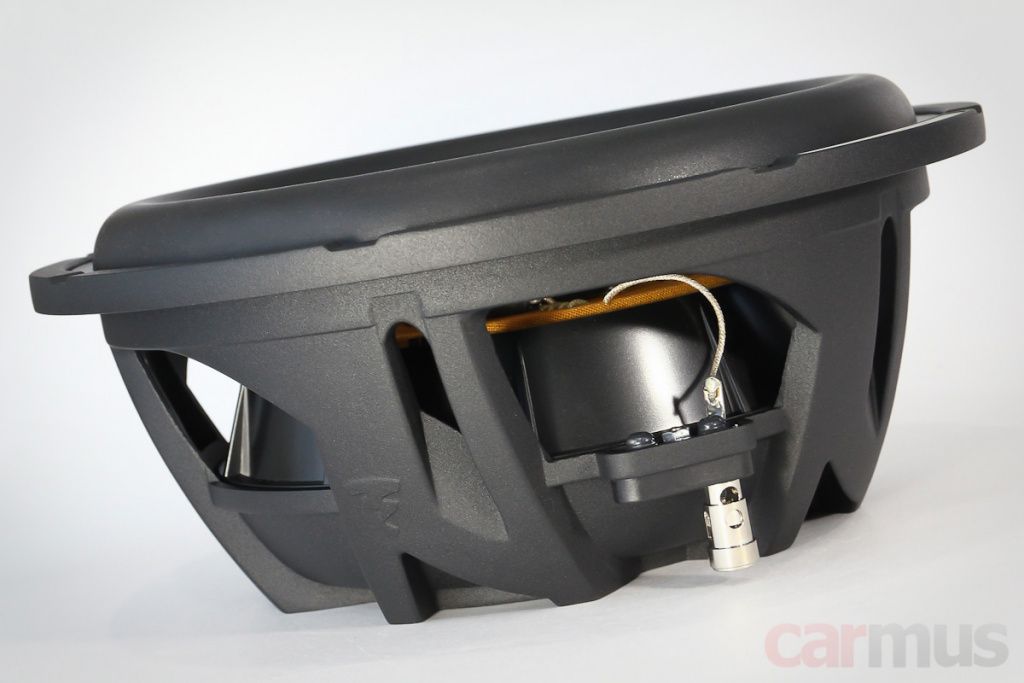

При выборе сабвуфера в формате «слим» одним из ключевых параметров является его посадочная глубина, которая в данном случае составляет 9,5 см.

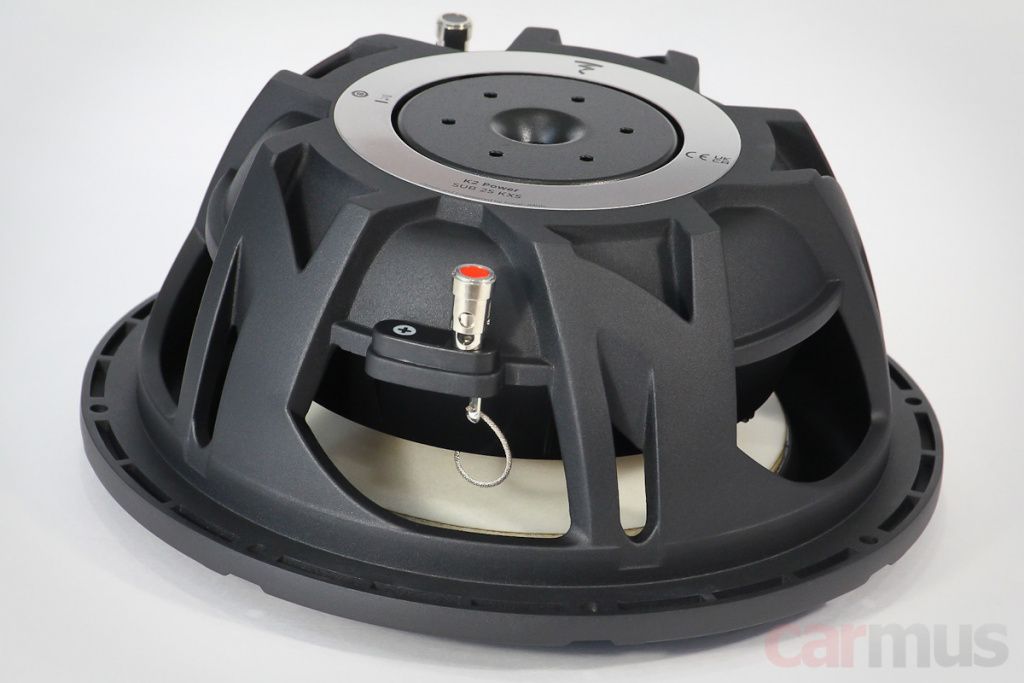

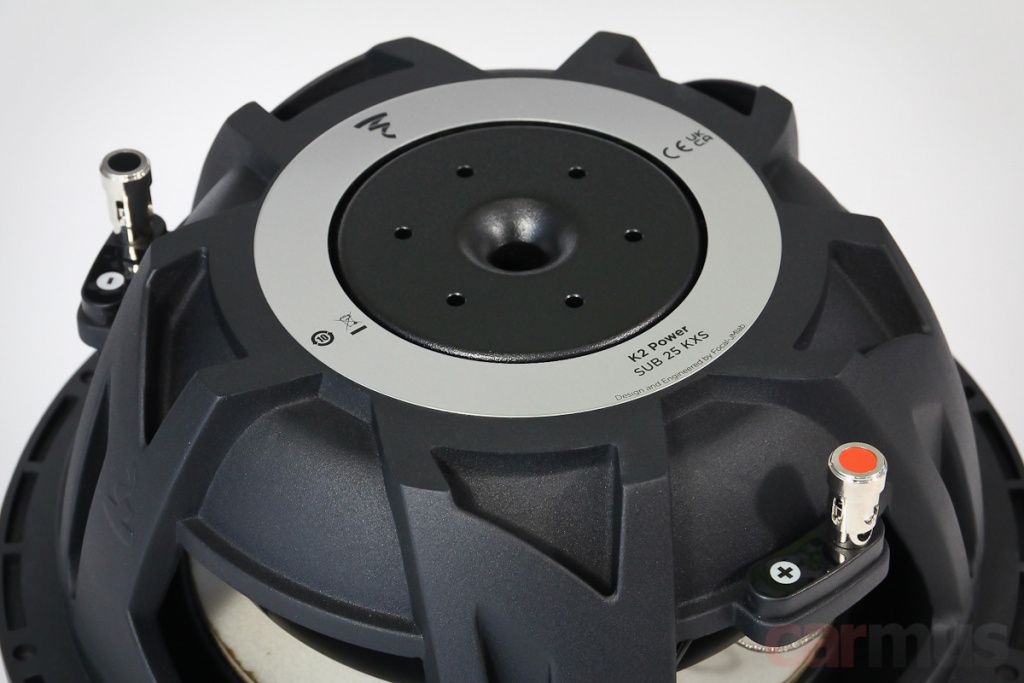

При проектировании корпуса стоит учитывать вентиляционные отверстия по диаметру звуковой катушки на тыльной стороне. Чтобы обеспечить свободный поток воздуха, необходимо оставить к задней стенке ещё несколько дополнительных сантиметров, что не потребует значительного увеличения пространства.
В отличие от полноразмерных моделей, SUB 25 KXS использует мотор на неодимовых магнитах, которые скрыты в конструкции. Центрирующая шайба закреплена на цилиндрическом элементе — подобное решение также применено в недавно протестированной модели Focal P 30 FSE.
Диаметр звуковой катушки в модели «слим» составляет 45 мм, что немного меньше, чем у полноразмерных сабвуферов K2 Power.

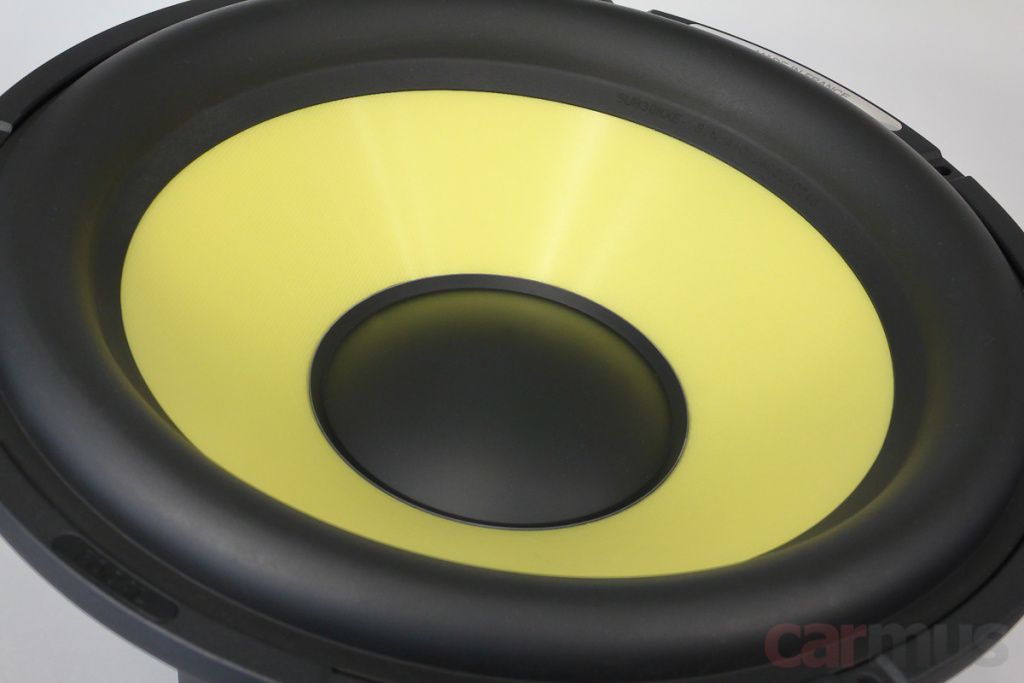

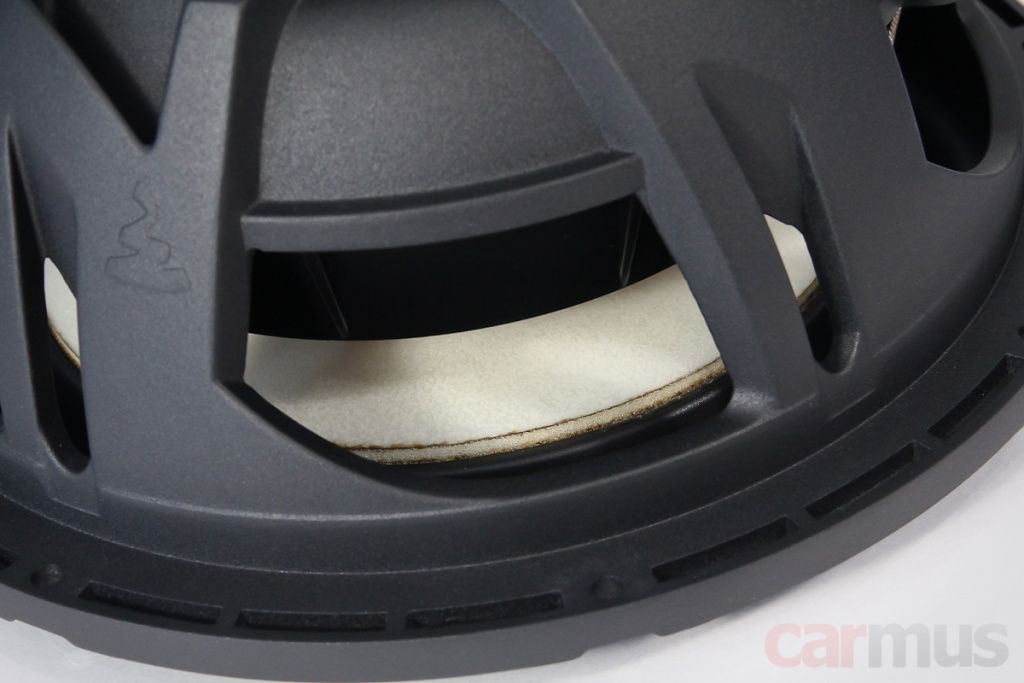

Диффузорный конус у этой модели выполнен из другого композитного материала: если в полноразмерных сабвуферах лицевой и тыльный слои одинаковы, то здесь тыльный слой скорее напоминает стекловолокно белого цвета. Лицевая сторона, как и прежде, сделана из арамидного волокна. Ещё одно заметное отличие — более толстый центральный колпак.
Анализ электромеханических характеристик
У полноразмерных моделей параметры отвечают классическим требованиям для систем SQ. Подвижки сабвуферов не самые лёгкие, но соотношение силового фактора BL к Mms достаточно достойное. Благодаря этому удалось получить низкий резонанс Fs без значительного снижения чувствительности. Однако это предъявляет повышенные требования к усилителю — лучше выбрать модель с запасом по мощности и высоким уровнем контроля. С учетом того, что серия K2 Power создавалась для интенсивного звука, такой подход выглядит вполне оправданным.

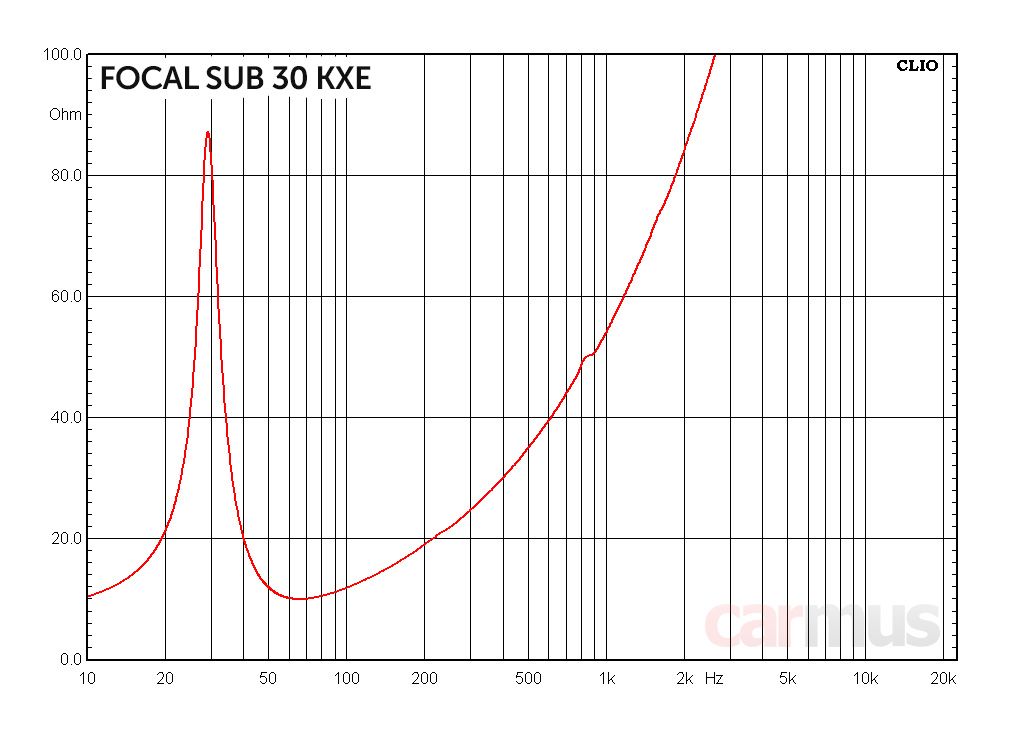

Заявленные/фактические параметры Focal SUB 30 KXE:
- Fs (собственная резонансная частота): 29 Гц / 29 Гц
- Vas (эквивалентный объем): 50 л / 61 л
- Qms (механическая добротность): 6,10 / 6,63
- Qes (электрическая добротность): 0,49 / 0,52
- Qts (полная добротность): 0,46 / 0,48
- Mms (эффективная масса подвижной системы): 183 г / 175 г
- BL (коэффициент электромеханической связи): 21,3 Тл м / 19,8 Тл м*
- Re (сопротивление постоянному току): 2 х 3,2 Ом / 6,6 Ом*
- dBspl (опорная чувствительность, 1 м, 1 Вт): 86,5 дБ / 86,7 дБ
Параметры Focal SUB 25 KXE (заявленные / фактические):
- Fs (собственная резонансная частота): 38 Гц / 36 Гц
- Vas (эквивалентный объем): 20 л / 19 л
- Qms (механическая добротность): 5,00 / 6,35
- Qes (электрическая добротность): 0,58 / 0,56
- Qts (полная добротность): 0,52 / 0,52
- Mms (эффективная масса подвижной системы): 163 г / 157 г
- BL (коэффициент электромеханической связи): 21,5 Тл м / 20,5 Тл м*
- Re (сопротивление постоянному току): 2 x 3,2 Ом / 6,7 Ом*
- dBspl (опорная чувствительность, 1 м, 1 Вт): 84,5 дБ / 84,0 дБ
«Слим» версия разработана по иной концепции. Для таких сабвуферов важно добиться максимального баса в максимально компактном корпусе. Компактный корпус означает выбор в пользу закрытого ящика (ЗЯ) вместо фазоинвертора (ФИ). Чтобы увеличить отдачу в салоне при использовании ЗЯ, добротность приходится повышать выше стандартных значений. Это сложная задача, но в Focal давно освоили такой подход, и, как показывают тесты других моделей, он успешно работает.

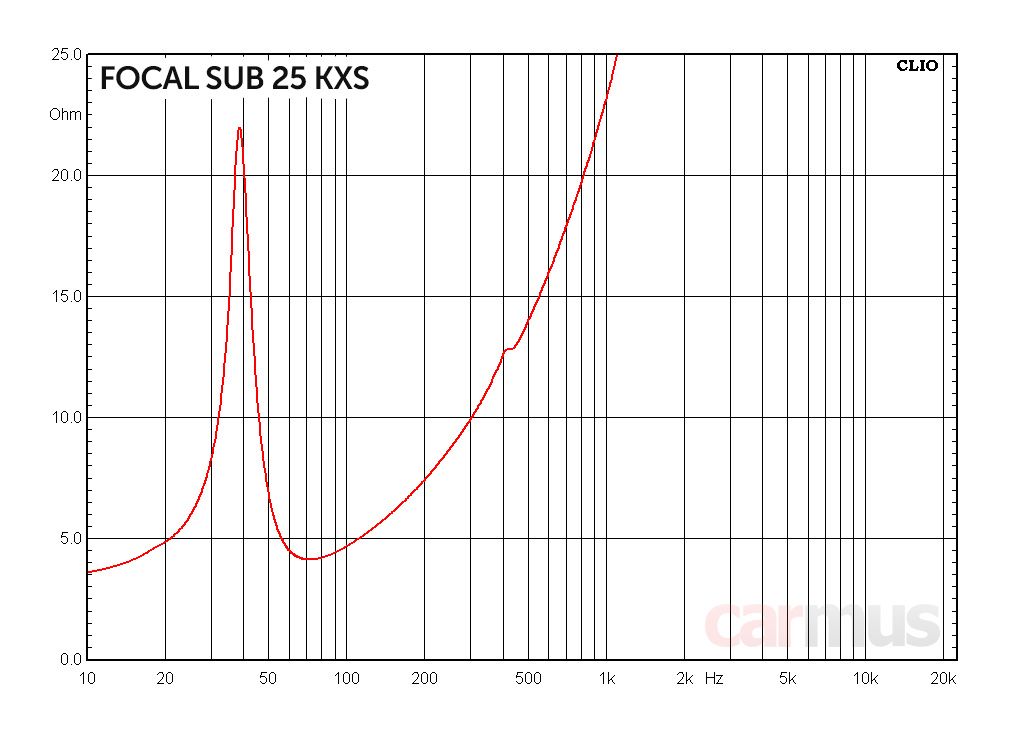

Параметры Focal SUB 25 KXS (заявленные / фактические):
- Fs (собственная резонансная частота): 35 Гц / 38 Гц
- Vas (эквивалентный объем): 18 л / 15 л
- Qms (механическая добротность): 5,00 / 6,16
- Qes (электрическая добротность): 0,97 / 0,89
- Qts (полная добротность): 0,80 / 0,78
- Mms (эффективная масса подвижной системы): 180 г / 187 г
- BL (коэффициент электромеханической связи): 11,5 Тл м / 11,9 Тл м
- Re (сопротивление постоянному току): 3,2 Ом / 3,0 Ом
- dBspl (опорная чувствительность, 1 м, 1 Вт): 84,5 дБ / 81,7 дБ
Анализ производительности сабвуферных динамиков

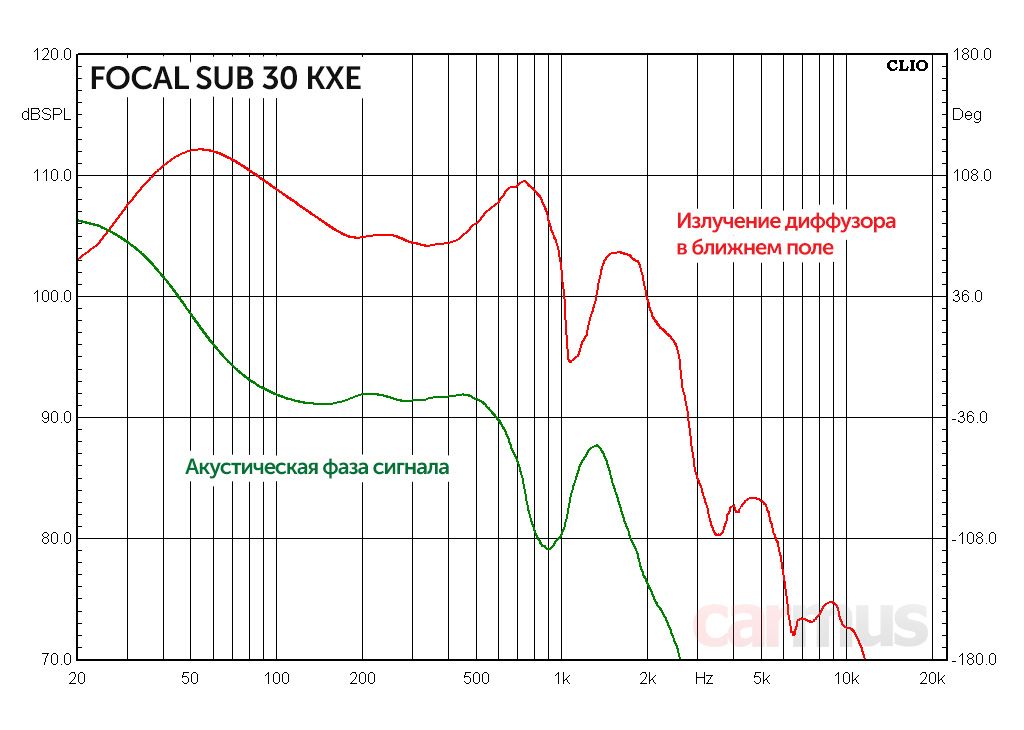

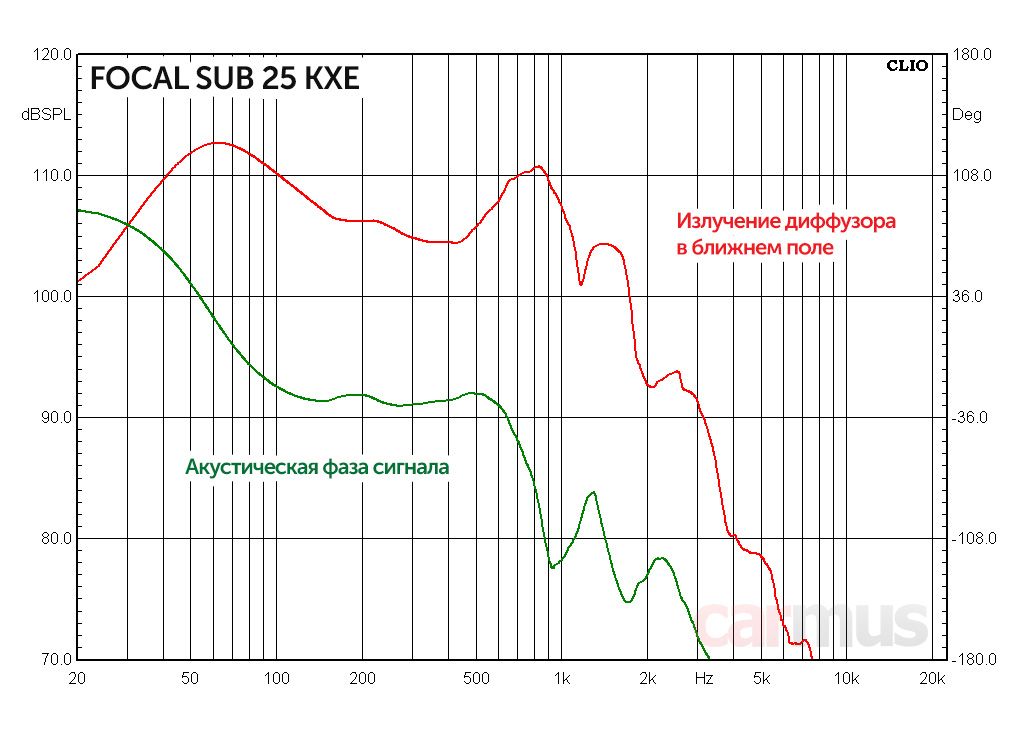

Немного о том, как ведут себя диффузоры. Для этого использую один из методов, который когда-то был подсмотрен в руководстве к измерительному комплексу Audiomatica Clio. Микрофон располагается в ближнем поле — не более 2 см от поверхности излучения. По амплитудным и фазовым характеристикам можно четко увидеть, в каких частотных диапазонах по диффузору начинают возникать механические напряжения и к чему они приводят.
Полноразмерные модели SUB 30 KXE и SUB 25 KXE демонстрируют схожее поведение — жесткие диффузоры начинают активизироваться ближе к 1 кГц (то есть за пределами рабочего диапазона сабвуферов). Однако беспокоиться о появлении механических призвуков, которые могли бы исказить бас, не приходится.

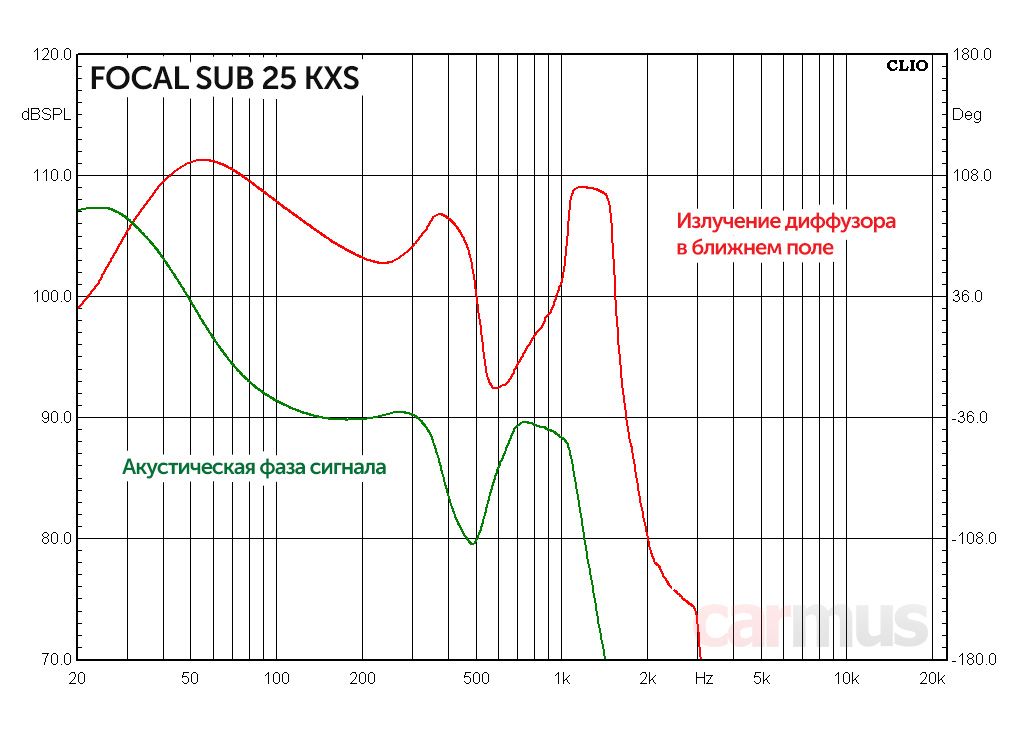

Плоский сабвуфер SUB 25 KXS демонстрирует большую склонность к отклонениям (что вполне ожидаемо, так как у «блинчиков» с этим обычно возникают сложности), и начинаются они уже в районе 500 Гц. Однако до критических искажений дело все же не доходит.

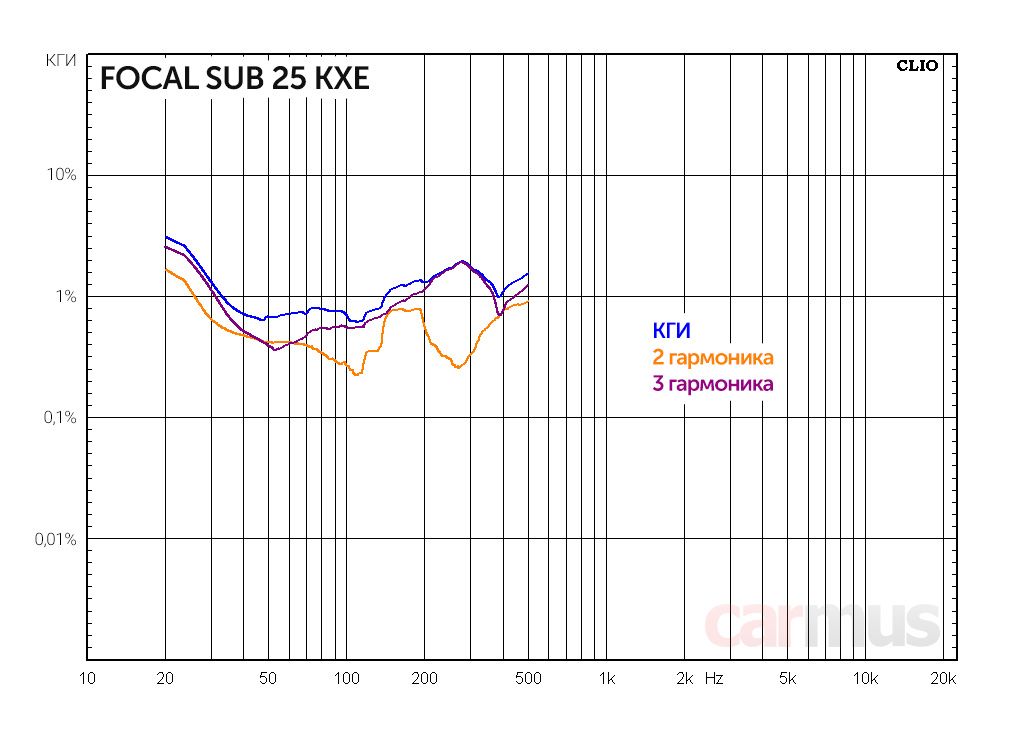

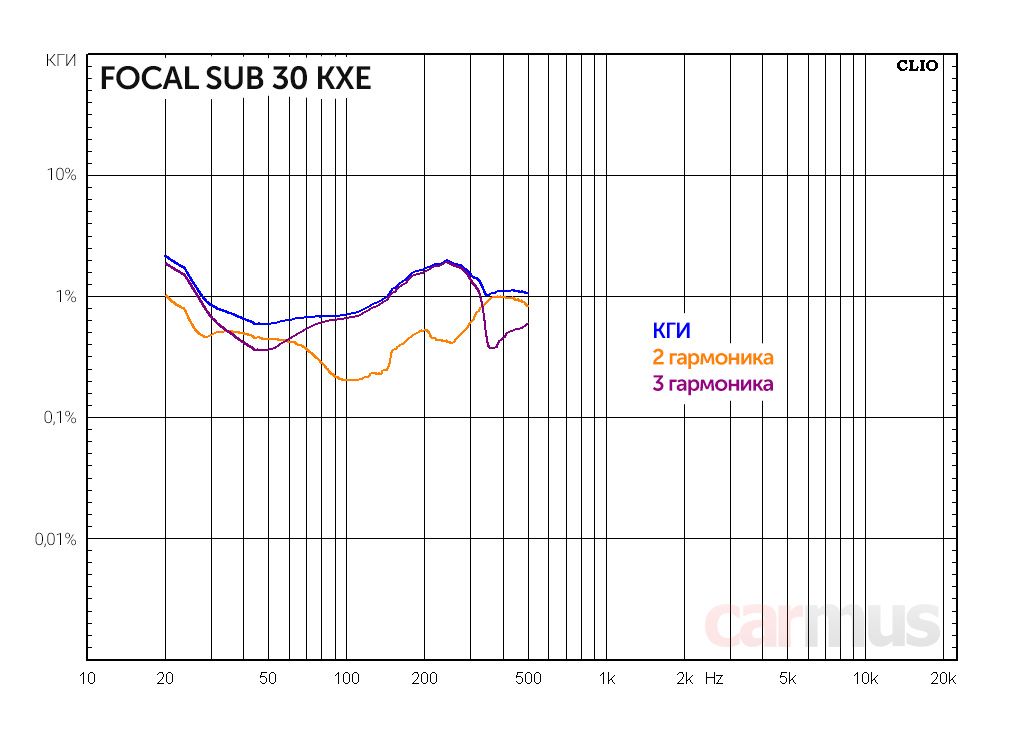

Тот же метод используется для определения характеристик гармонических искажений. Стоит отметить, что речь идет о собственных искажениях динамиков без учета оформления.

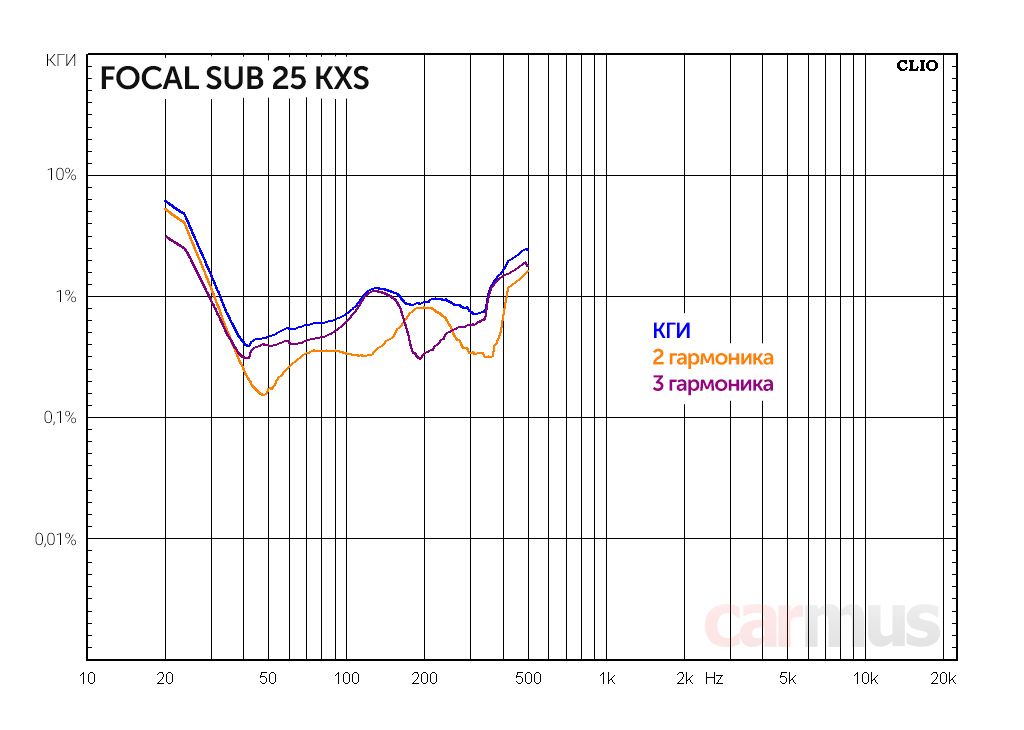

У полноразмерных моделей SUB 30 KXE и SUB 25 KXE результаты просто потрясающие — даже к 20 Гц искажения едва достигают 3%. У плоского сабвуфера SUB 25 KXS характеристики выглядят скромнее, но все равно впечатляют: рост коэффициента гармонических искажений наблюдается только ниже 40 Гц, и к 30 Гц он лишь немного превышает 1%. И это при 10-дюймовом калибре. В общем, показатели очень хорошие.
Расчет акустического оформления
Прежде всего, необходимо разобраться, что подразумевает производитель в своих рекомендациях. В описании указаны следующие варианты корпусов:
- Focal SUB 30 KXE – закрытый ящик (ЗЯ) от 25 до 35 литров
- Focal SUB 25 KXE – ЗЯ от 17 до 22 литров
- Focal SUB 25 KXS – ЗЯ от 16 до 20 литров

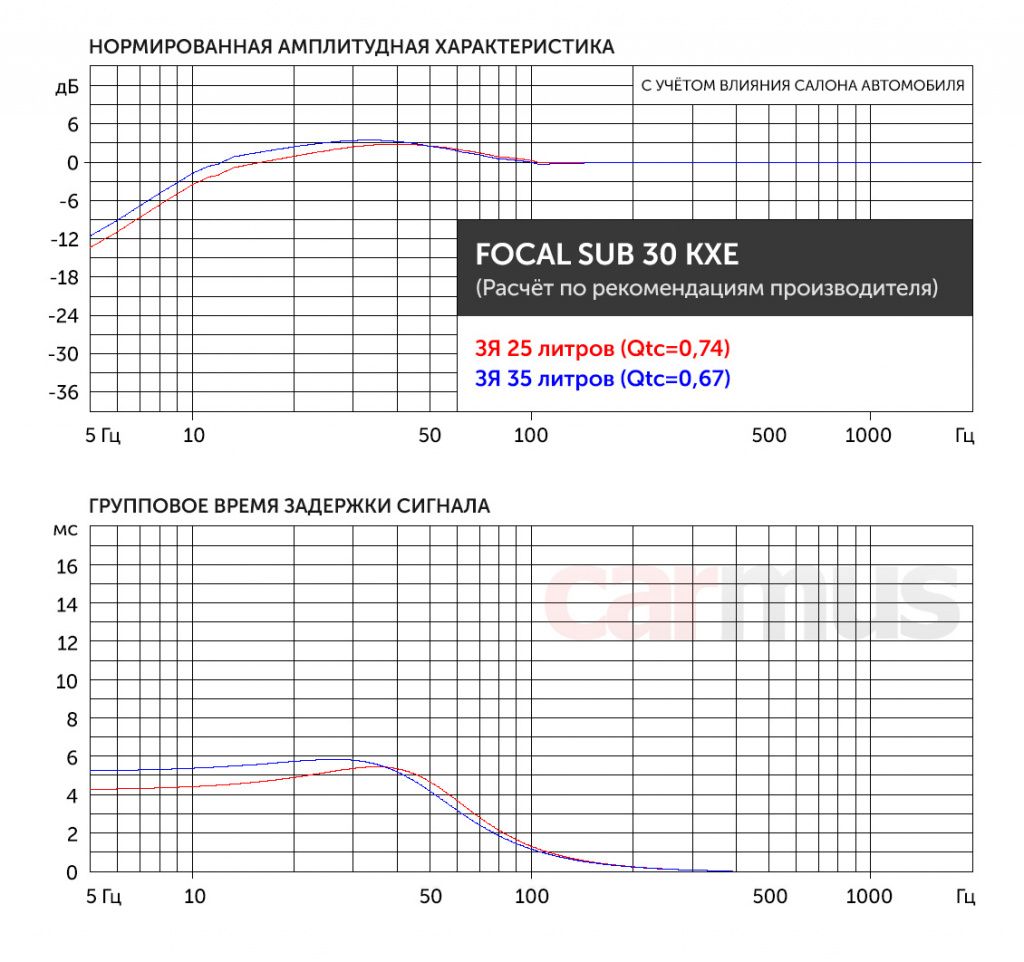

Теперь посмотрим, как это соотносится с заявленными параметрами. Расчетные АЧХ в автомобиле традиционно строятся с учетом усредненной передаточной характеристики Тома Ньюзена.
Концепции сабвуферов выглядят следующим образом: полноразмерные модели представляют собой классический выбор для SQ-систем, когда требуется максимально четкий и артикулированный бас. Плоская модель, как я уже предполагал, имеет несколько иные приоритеты — она ориентирована на получение максимального баса в минимальном объеме при сохранении способности к перегрузке. Стоит отметить, что акустическое усиление в салоне оказывается на несколько децибел выше.
Реальные параметры практически совпадают с заявленными, поэтому в рекомендованных корпусах результаты остаются схожими. Разве что плоской модели SUB 25 KXS можно предоставить немного больше свободы. Однако устанавливать его в полностью открытом корпусе (Free Air) не стоит: ему необходим воздушный подпор, чтобы при увеличении громкости не возникало чрезмерных вибраций. Если объем корпуса немного превысит рекомендованный максимум в 20 литров, сабвуфер все равно будет работать стабильно и комфортно.
Тестирование и выводы: для каких задач подо йдет?
Проведя тесты сабвуферов в разных корпусах, они подтвердили свои задумки: отлично подойдут для любителей классических SQ систем с аудиофильским подходом и мощным запасом, способных «дать жару». Такое сочетание, надо признать, встретишь нечасто.
-
Focal SUB 30 KXE — идеальный выбор, когда нужен объемный и мощный бас с хорошей глубиной и четкостью, а не просто давящий звук. Оптимален в системе с основными динамиками, которые уверенно держатся в мидбасовом диапазоне.
-
Focal SUB 25 KXE — во многом сохраняет характер «двенашки», только в более компактном варианте. Отличается насыщенным и фактурным басом, остающимся естественным, без излишней «сухости».
-
Focal SUB 25 KXS — выдает более насыщенный, «жирный» бас, который ощущается массивно, при этом ему требуется минимум объема. Хорош для случаев, когда нужен плотный бас, но место для сабвуфера ограничено.
