Hertz MPK 165.3 PRO 2-компонентная акустика 16,5 см
Hertz MPK 165.3 PRO 2-компонентная акустика 16,5 см
- Максимальная мощность: 220 Вт
- Номинальная мощность: 110 Вт
- Импеданс: 4 Ом
- Частотный диапазон: 40 - 22500 Гц
- Чувствительность: 92 дБ
- Кроссовер: 3500 Гц, 6/12 дБ/окт., ВЧ 0/+2 дБ
- Монтажный диаметр ВЧ-динамика: 41 мм
- Монтажный диаметр НЧ-динамика: 141 мм
- Монтажная глубина ВЧ-динамика: 17 мм
- Монтажная глубина НЧ-динамика: 63 мм
Страна производства: ИТАЛИЯ

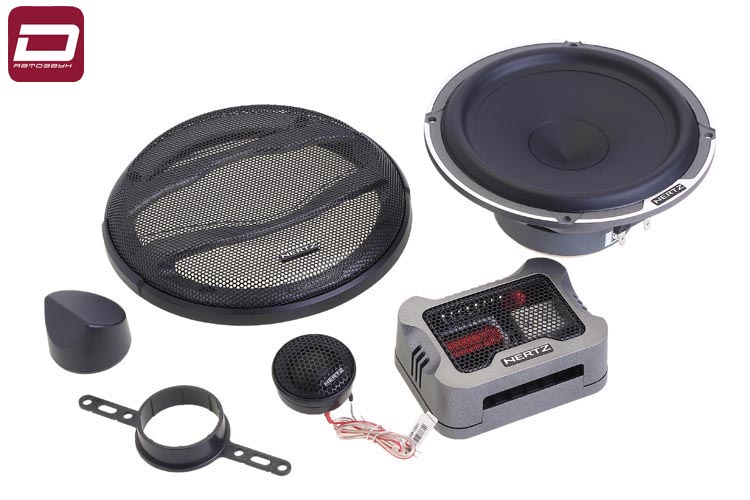

Hertz MPK 165.3 PRO — двухполосная компонентная акустика 16,5 см из серии Mille Pro для передней части автомобильной аудиосистемы. В комплект входят мидбасы MP 165.3, отдельные твитеры MP 25.3 и пассивные кроссоверы MPCX 2.3. Такой комплект подходит для проекта, в котором мидбасы размещают в дверях, а высокочастотные динамики выносят выше или направляют к слушателям. Перед покупкой нужно подобрать места для всех компонентов и проверить, какой сигнал можно подать с магнитолы или усилителя.
Когда имеет смысл выбрать компонентную систему
В одной двери мидбас часто находится внизу, близко к ногам слушателя. В комплекте MPK 165.3 PRO положение твитера можно выбирать независимо от мидбаса. Например, ВЧ-динамик можно примерить в уголке зеркала, в предусмотренном для него месте панели или в другом подходящем месте. Такой выбор пригодится, если у штатного твитера уже есть удачное место или в проекте можно подобрать высоту и направление для обоих ВЧ-динамиков.
Среди автомобильной акустики 16–16,5 см близкая по названию Hertz MPX 165.3 PRO относится к коаксиальным моделям. Её твитер встроен в динамик. Это вариант для автомобиля, где под каждый канал предусмотрено одно посадочное место. Для MPK 165.3 PRO нужны отдельные места под ВЧ-динамики и внешние фильтры. Если же в штатной системе спереди уже стоят мидбас, среднечастотник и твитер, заранее определите, как будут использованы эти места. В MPK 165.3 PRO третьего излучателя нет. У трёхполосной Hertz MPK 163.3 PRO есть отдельный MP 70.3 и собственный фильтр.
В системе без сабвуфера нижнюю полосу воспроизводят дверные MP 165.3. Hertz заявляет для комплекта нижнюю границу диапазона 40 Гц. Производитель приводит паспортное значение для системы. Оно не указывает, с какой громкостью и насколько ровно будет воспроизводиться эта частота в конкретном салоне. Если приоритетом служит глубокий бас, проверьте, хватит ли места для сабвуфера в будущем. Для первого этапа проекта полезнее оценить возможности установки мидбасов в дверях и наличие регулировки низких частот на источнике.

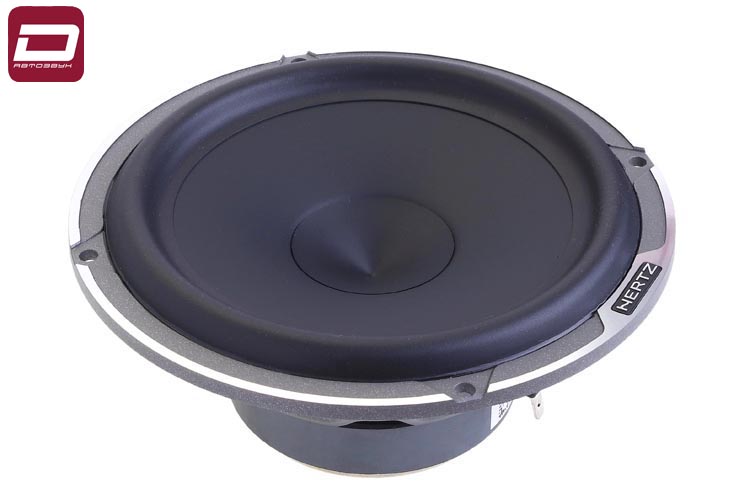

Мидбас MP 165.3 и твитер MP 25.3

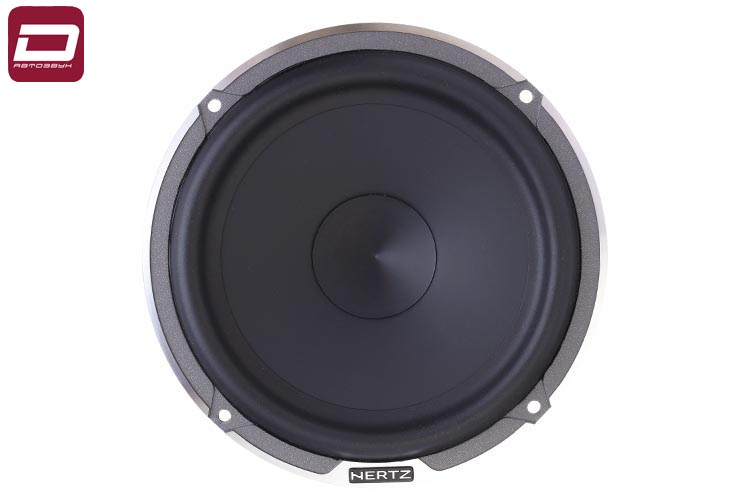

Hertz использует в MP 165.3 диффузор из прессованной целлюлозы с хлопковыми волокнами. Фирменный профиль V-cone и резиновый подвес Boundary Free Surround относятся к конструкции самого мидбаса. Профиль диффузора рассчитан в том числе на воспроизведение средних частот, которые для этой системы остаются в полосе мидбаса до перехода к твитеру. Для покупателя это объясняет, почему при выборе места в двери полезно учитывать положение штатной решётки и свободный выход звука в салон.

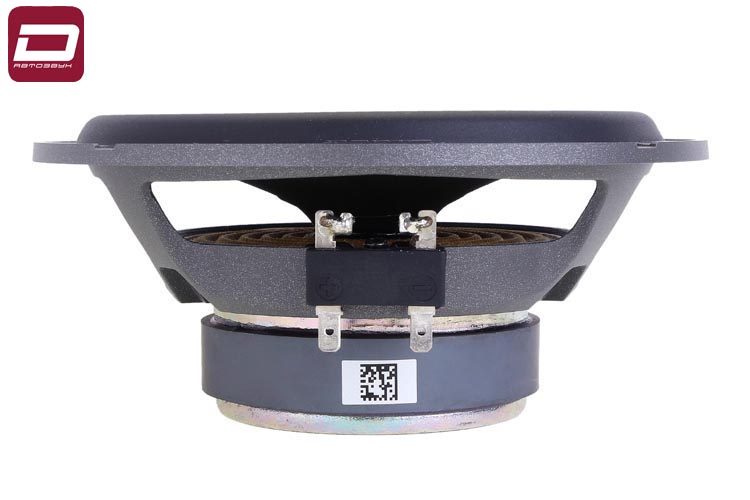

Корзина MP 165.3 изготовлена из алюминиевого сплава. На монтажном чертеже Hertz отдельно показаны вырез под корзину и окружность крепления. Если штатный динамик закреплён в трёх точках или встроен в пластиковую рамку, ориентируйтесь на оба контура. Вырез определяет, пройдёт ли корзина, а крепёж — можно ли зафиксировать её на имеющейся опоре. Положение клемм тоже влияет на примерку: разъём и изгиб провода должны помещаться за корзиной, даже когда крепёжные отверстия совпали.
В MP 25.3 установлен мягкий купол из волокна Tetolon. Задняя камера содержит демпфирующий материал. Hertz связывает её конструкцию с возможностью относительно низкого раздела полос и использует этот твитер с фильтром MPCX 2.3. Геометрия лицевой панели рассчитана с учётом излучения под углом. Для штатного места, где твитер направлен поперёк салона, это аргумент сначала проверить заводское положение. Возможность разворота важнее, когда решётка или форма держателя закрывает часть лицевой панели.

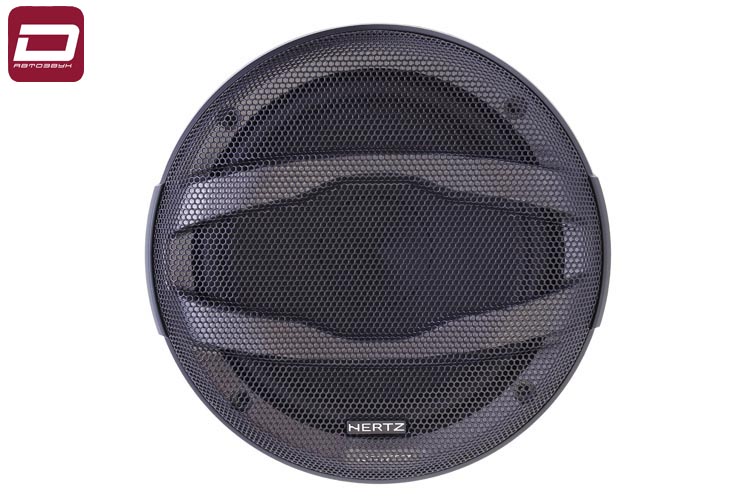

Для открытого монтажа Hertz предусматривает защитные решётки для мидбасов в составе комплекта. Если динамик будет закрыт штатной картой двери, сравните расстояние до внутренней стороны обшивки с чертежом и проверьте, не занимает ли место заводская решётка. Для твитера заранее решите, понадобится ли врезка или можно использовать существующий держатель. Размер купола в паспорте описывает излучатель. Вырез под корпус и посадку крепления определяют по монтажной детали, которую вы планируете использовать.
- Раздельные излучатели. Мидбас и твитер можно закрепить в разных местах, сохранив двухполосную схему.
- Фильтры MPCX 2.3 в комплекте. Частоты для мидбаса и твитера распределяются без отдельного канала усилителя для каждого излучателя.
- Два уровня твитера. Переключатель позволяет изменить уровень ВЧ после примерки в штатном или новом месте.
- Профиль мидбаса V-cone. Геометрия диффузора рассчитана с учётом направленности в средней полосе, где работает дверной динамик.
- Защитные решётки. При открытом монтаже можно использовать предусмотренные Hertz решётки для мидбасов.

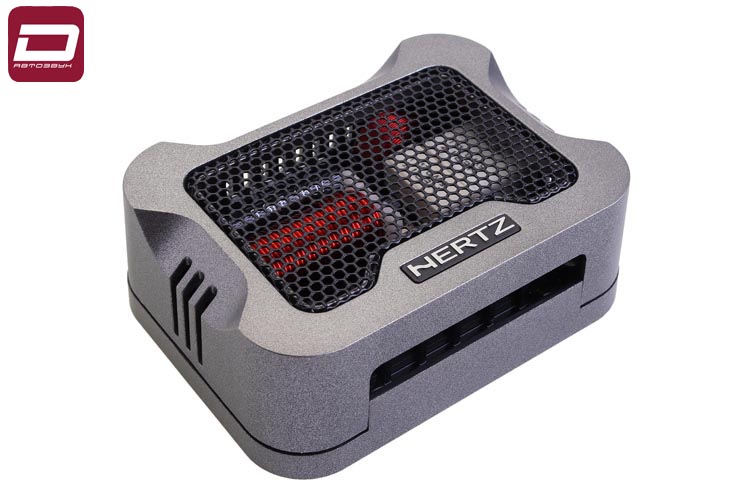

Как работает кроссовер MPCX 2.3
При штатной схеме подключения комплекта на вход пассивного кроссовера поступает сигнал одного канала, а с отдельных выходов он подаётся на мидбас и твитер той же стороны. У MPCX 2.3 разделение выполнено на частоте 3,5 кГц. Для мидбаса используется фильтр нижних частот, для твитера — фильтр верхних. Благодаря этому при установке комплекта по схеме Hertz достаточно по одному каналу усиления на левую и правую сторону, а подключать твитер к сигналу полной полосы напрямую не следует.
Переключатель MPCX 2.3 меняет уровень твитера между 0 и +2 дБ. Положение 0 дБ удобно принять за исходное на обеих сторонах. Положение +2 дБ можно сравнить с ним после установки, например если штатная решётка ослабляет верхний диапазон. Переключатель действует на ВЧ-ветвь. Если звук различается между левой и правой сторонами из-за направления твитеров, одной прибавки уровня может оказаться недостаточно. В таком случае сначала сравните ориентацию излучателей.
Верх корпуса MPCX 2.3 выполнен с вентиляционной решёткой. Для фильтров ищите сухое место, где корпус можно закрепить и оставить доступ к переключателю. При расположении кроссовера в салоне понадобятся отдельные линии к мидбасу и твитеру каждой стороны. Если фильтр разместить ближе к двери, длина отдельных линий изменится, зато нужно исключить попадание воды. Подходящую точку определяют по устройству двери и маршруту проводки, а не по расстоянию до ближайшего динамика.
Что измерить до установки Hertz MPK 165.3 PRO
Для MP 165.3 Hertz указывает внешний диаметр 165 мм, монтажный вырез 141 мм и глубину за опорной плоскостью 63 мм. На автомобиле измерьте глубину от будущей плоскости крепления до ближайшего препятствия при полностью опущенном стекле. Проверьте также форму отверстия и расположение крепежа. Если динамик сдвигают к салону, чтобы освободить место для магнита, нужно заново оценить расстояние от его передней части до обшивки.
Когда штатный динамик закреплён на формованном основании, может потребоваться переходная деталь. В разделе акустических подиумов и проставочных колец ищите вариант по автомобилю, месту установки и размерам MP 165.3. Сравните внутренний диаметр кольца с вырезом под динамик, а наружную форму — с площадкой на двери. Толщину выбирайте после проверки стекла и карты двери. Совпадение обозначения 16,5 см у динамика и кольца не подтверждает совпадение этих размеров.
Проверьте, будет ли динамик плотно прилегать к опоре и как звук выйдет через штатную решётку. Если между обшивкой и динамиком есть зазор, при установке стоит оценить необходимость уплотнения. Материалы из раздела шумоизоляции и акустических материалов подбирают под состояние двери и доступное место. При подготовке двери важно сохранить водоотвод, доступ к обслуживаемым деталям и свободный ход подвижных механизмов. До окончательной сборки поднимите и опустите стекло и проверьте, что провод нигде не задевает.
Для отдельного твитера проверьте глубину корпуса и возможность провести провод к кроссоверу. Если рассматриваете стойку или боковую часть панели, учитывайте места размещения подушек безопасности и требования производителя автомобиля. Крепление и кабель не должны пересекать зону раскрытия. При сомнениях в трассе провода или необходимости изменить облицовку согласуйте решение с установщиком. Примерка на автомобиле особенно полезна, если вы сравниваете врезной и наружный способы крепления.
Согласование с магнитолой или усилителем
Номинальный импеданс Hertz MPK 165.3 PRO составляет 4 Ом, а длительная допустимая мощность системы по паспорту Hertz — 110 Вт. Первое значение нужно сверить с допустимой нагрузкой источника, второе помогает оценить возможности усиления. Оно не означает, что комплекту при любом подключении требуется ровно 110 Вт. Сопоставляйте характеристики источника при нагрузке 4 Ом и проверьте, есть ли регулировка уровня и фильтрация, которые нужны для выбранной схемы.
Если проект предполагает отдельное усиление передней пары, посмотрите двухканальные автомобильные усилители. Сравните мощность при нужной нагрузке и способ подачи сигнала с вашей магнитолы. В машине со штатным усилителем сначала выясните, получает ли штатная акустика полный сигнал или заводская система уже разделяет полосы между динамиками. Если с выхода поступает только часть диапазона, вход MPCX 2.3 не сможет восстановить недостающие частоты.
Если у вас уже есть процессор и вы планируете подавать сигнал на каждый излучатель с отдельного канала, заранее обсудите фильтрацию с установщиком. Частота раздела из паспорта комплекта относится к работе с MPCX 2.3. При отдельном усилении мидбасов и твитеров понадобятся самостоятельные настройки защиты ВЧ-динамиков, уровня и согласования полос. Для обычного подключения от двух каналов эти задачи частично выполняет штатный пассивный фильтр. Если в машине уже есть сабвуфер, отдельно проверьте, как источник или процессор ограничивает низкие частоты на передних каналах. Фильтр, разделяющий мидбас и твитер, не задаёт нижнюю границу работы мидбаса вместе с сабвуфером. Такой переход настраивают отдельно по возможностям дверных динамиков и результату прослушивания.
Для сохранения заводской проводки могут пригодиться адаптеры подключения акустики и усилителя. Выбирайте их по разъёмам, году и комплектации автомобиля и проверяйте назначение каждого контакта. Если проводку прокладывают заново, определите расстояния от источника до кроссоверов и от кроссоверов до отдельных динамиков. После этого подберите акустический кабель с запасом для подключения и снятия облицовки. В дверном переходе провод должен быть защищён от перетирания.
Как отличить MPK 165.3 PRO от соседних моделей
При заказе смотрите на обозначение всего комплекта и его кроссовера. В MPK 165.3 PRO используются мидбас MP 165.3 и фильтр MPCX 2.3. У похожего MPK 165P.3 Hertz указывает номинальную нагрузку 3 Ом и кроссовер MPCX 2P.3. Совпадающий типоразмер и одинаковое название твитера MP 25.3 не делают комплекты взаимозаменяемыми. Если источник рассчитан на 4 Ом, подбирайте нагрузку по паспорту источника и точному обозначению комплекта.
В продаже можно встретить отдельный мидбас MP 165.3. У него своя допустимая мощность, указанная в листе компонента. Для подбора комплектной двухполосной системы используйте паспорт MPK 165.3 PRO, а для установки в дверь — монтажный чертёж MP 165.3. Если покупка нужна для восстановления уже установленной системы, сверка артикула мидбаса, твитера и фильтра поможет определить, какой компонент требуется заменить. Если проект собирается с нуля, полный комплект избавляет от отдельного подбора пассивных фильтров к этим двум излучателям.
